Условные обозначения стальных канатов
Условные обозначения стальных канатов
Канаты подразделяют по признакам и по назначению:
ГЛ - грузолюдские,
Г - грузовые;
По механическим свойствам марок:
ВК, В, 1
По виду покрытия поверхности проволок в канате:
Из проволоки без покрытия,
С, Ж, ОЖ - из оцинкованной проволоки в зависимости от поверхностной плотности цинка;
По направлению свивки:
Правой,
Л - левой;
По сочетанию направлений свивки элементов каната:
Крестовой,
О - односторонней,
К - комбинированной;
По способу свивки:
Н - нераскручивающиеся,
Раскручивающиеся;
По точности изготовления:
Нормальной,
Т - повышенной;
По степени уравновешенности:
Р - рихтованные,
Нерихтованные.

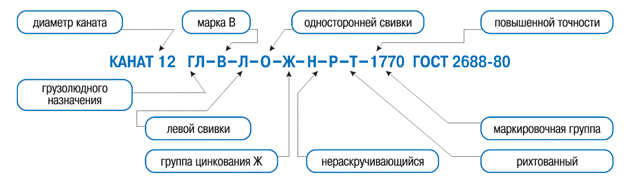

Примеры условных обозначений:
канат 12-ГЛ-В-Л-0-Н-Т-1770 ГОСТ 2688-80
Канат диаметром 12,0 мм, грузолюдского назначения, из проволоки без покрытия, марки В, левой односторонней свивки, нераскручивающийся, нерихтованный, повышенной точности маркировочной группы 1770 Н/мм2 (180 кгс/мм2)
канат 32-Г-1-ОЖ-Н-1370 ГОСТ 2688-80
Канат диаметром 32,0 мм, грузового назначения, марки 1, оцинкованный по группе ОЖ, правой крестовой свивки, нераскручивающийся, нерихтованный, нормальной точности маркировочной группы 1370 Н/мм2 (140 кгс/мм2)
